反向读取Mysql数据库表结构到PowerDesigner中

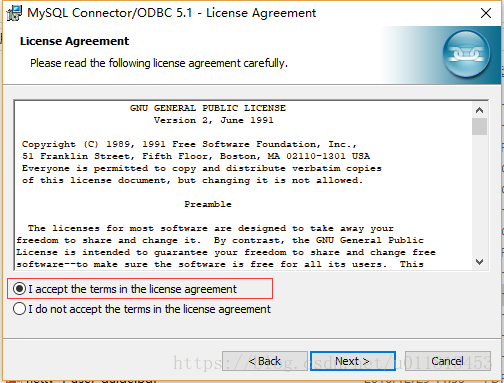

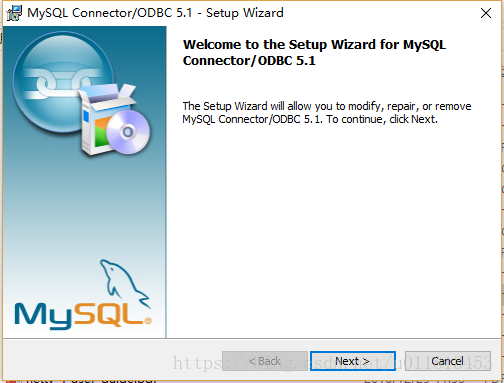

2. 安装下载的驱动文件，我下载的是MSI，不是ZIP压缩包。

?

?

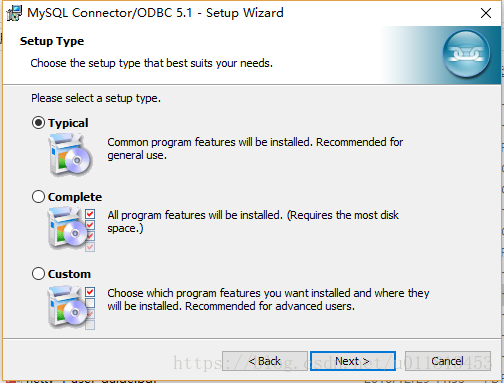

Custom为自定义安装，我选择的是默认安装，可根据需要选择安装路径。

?

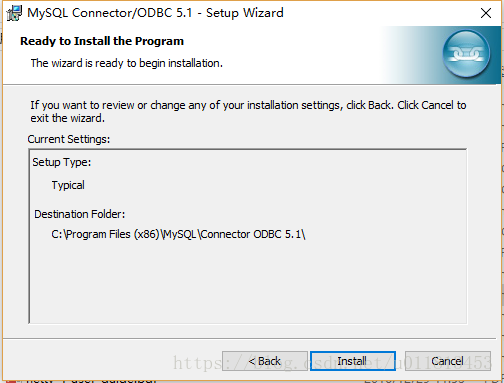

点击【install】开始安装

?

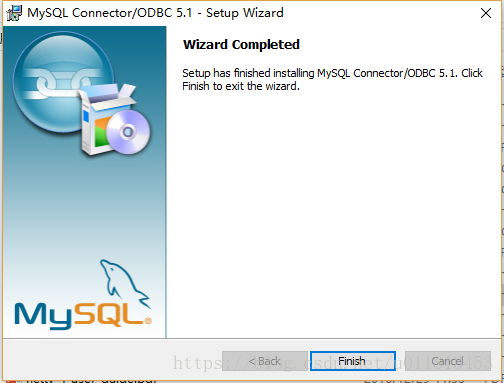

【finish】安装完成。

?

3. 配置ODBC驱动连接

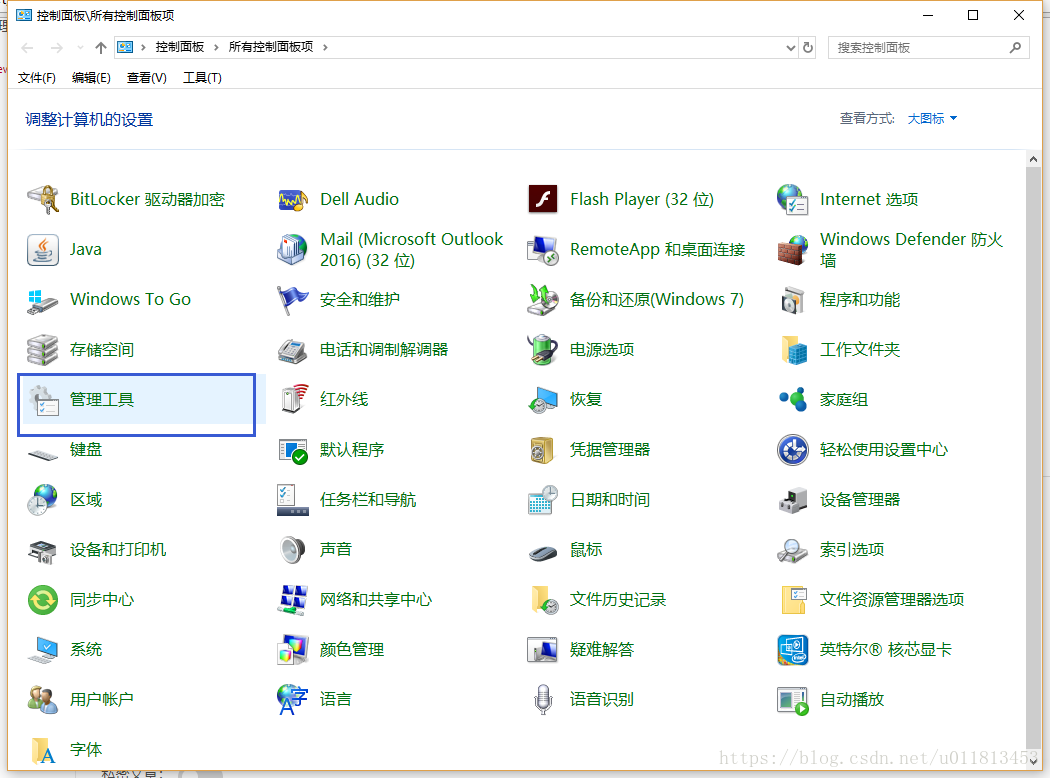

打开控制面板，并找到管理工具选项；

?

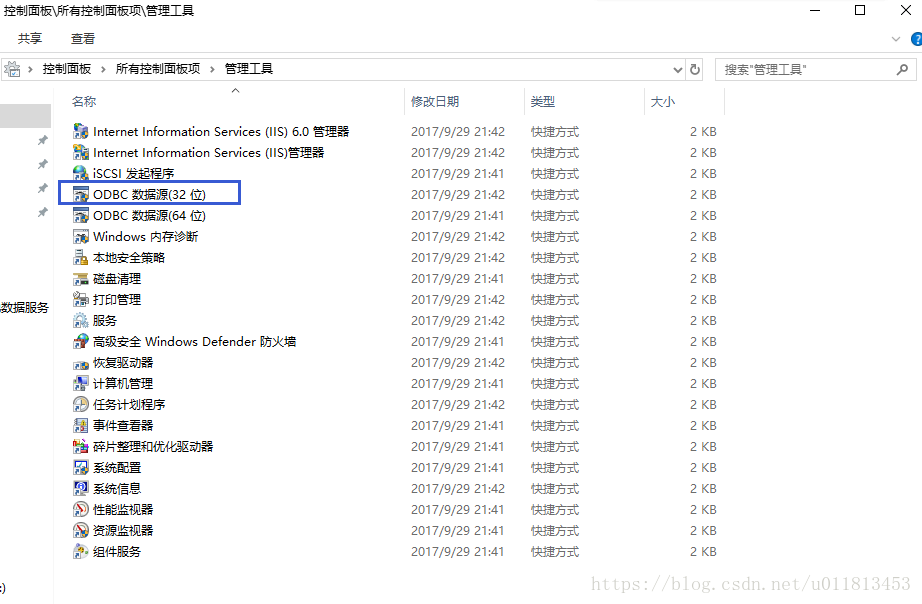

双击管理工具会看到如下页面；

?

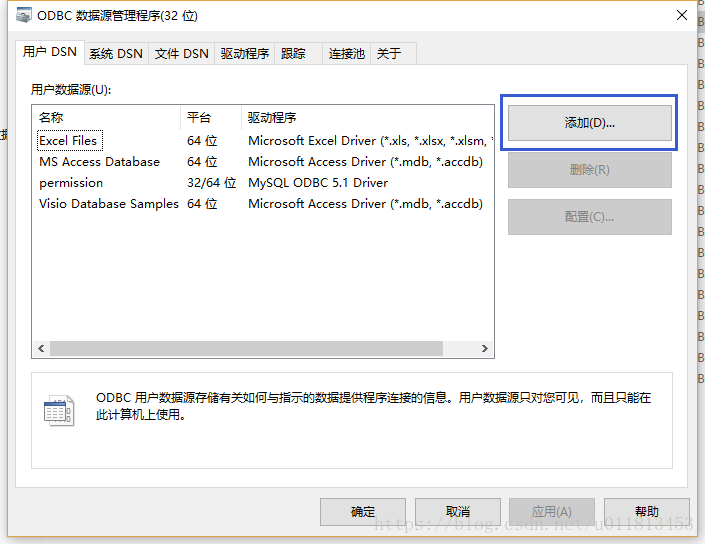

双击ODBC数据源(32位)，到如下页面；

?

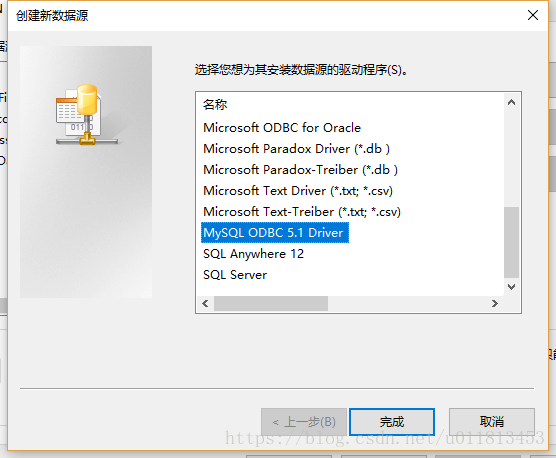

点击添加，弹出如下窗口；找到需要的版本驱动，点击【完成】

?

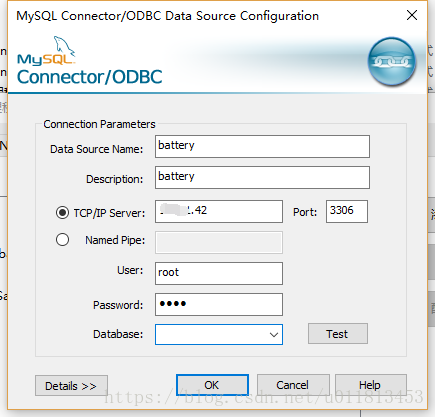

会弹出如下页面，Data Source Name：要建立连接的名称，下面是描述，再下面是Mysql数据库的机器IP和端口号，填写用户名和密码，下拉选择需要连接的数据库，点击【Test】检查是否连接成功。点击【OK】完成。

?

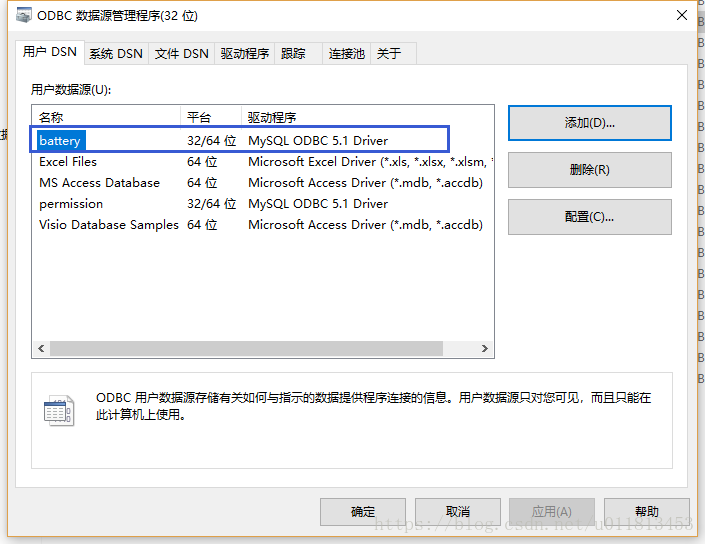

会看到添加的那个数据源，如下图所示。

?

三、PowerDesigner连接数据库并加载表结构

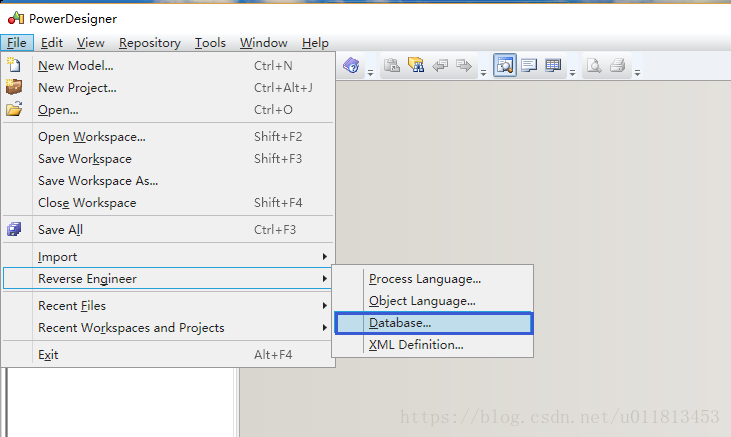

1. 打开PowerDesigner，File->ReverseEngineer->Database

?

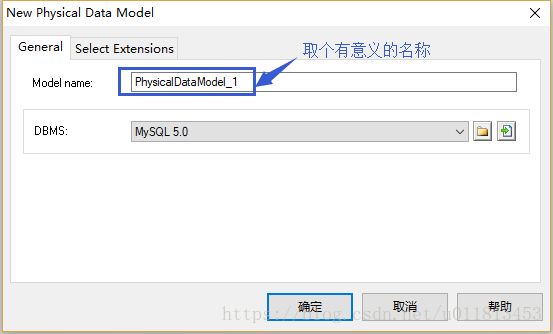

2. 取个模块名称

?

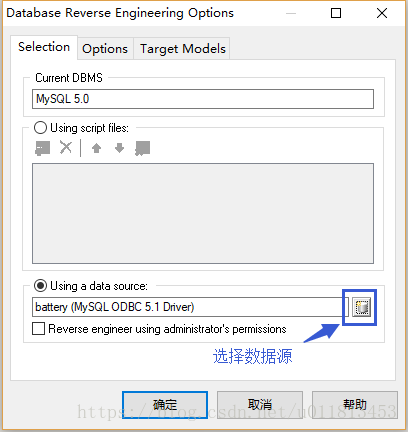

3. 点击下图小按钮，加载前面配置好的数据源。

?

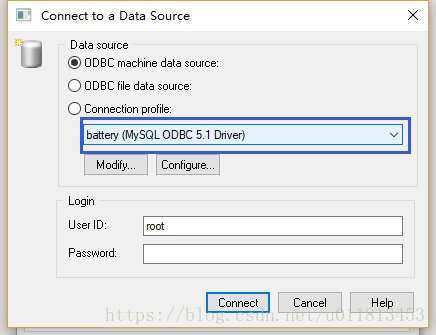

4. 下拉选择，配置的数据源，用户名密码会自动填充，点击【Connect】.

?

5. 上面点击【Connect】，再点击3步骤页面的确定，就能看到如下页面了。

?

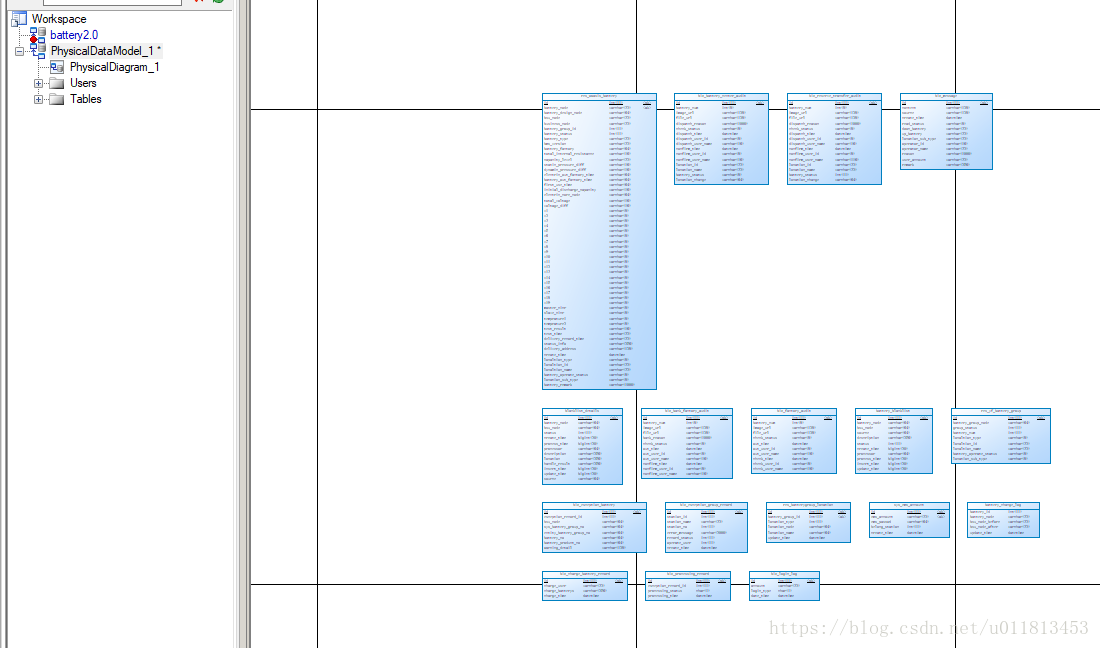

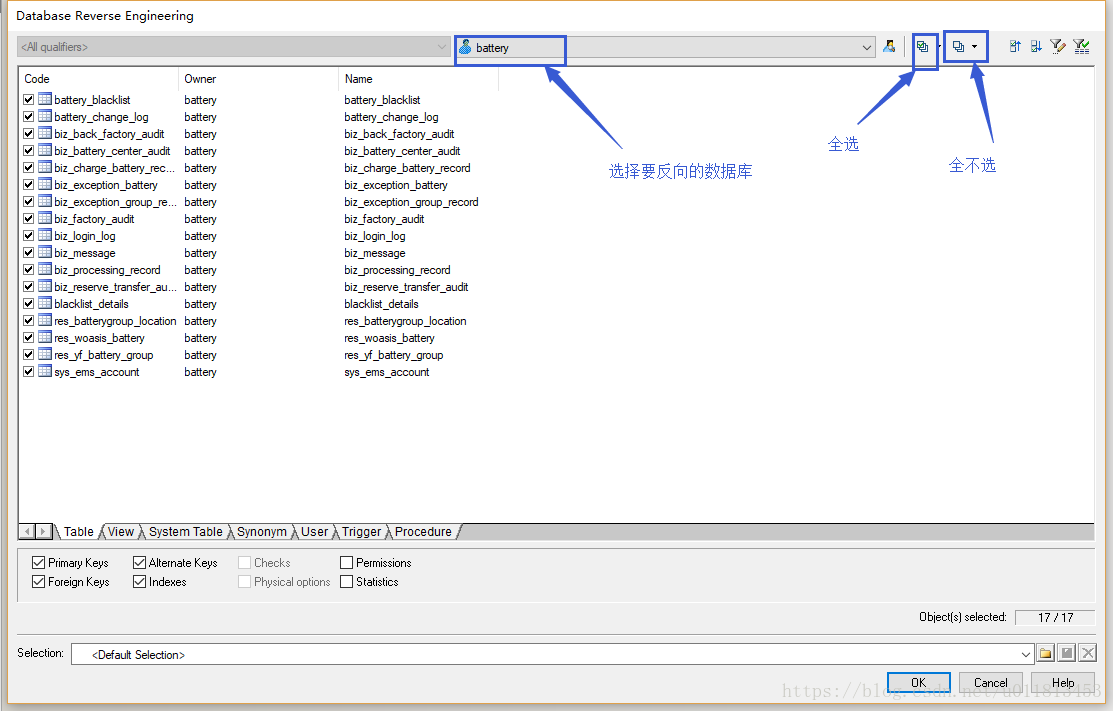

6. 设置好你要查看的数据库的表，点击OK就能看到你熟悉的结构了。

?

到此就把数据库中的表结构反向读取到Powerdesigner中。
